CZ-TBPE六柱全相大容量組合式過電壓保護器，又稱六相避雷器，是由我司專有技術構成的性能優良的新型過電壓保護裝置。
本產品保護功能完善，可以有效的限制大氣過電壓和操作過電壓，能夠提高被保護設備的安全水平，特別是高壓旋轉電機類弱絕緣設備的相間、相地及匝間的絕緣起到良好的保護作用。該產品沿計思想新穎、結構獨特、參數合理、體積小、安裝方便。本產品采用了無間隙結構，保護特性受環境條件的影響小，可用于高海拔、重污穢等地區。
六柱全相大容量組合式過電壓保護器的電氣原理如圖（1）所示，圖中FR為氧化鋅非線性電阻，本產品采用了無間隙六柱結構設計，相間和相對地為獨立的完整的氧化鋅閥片單元組件。
本產品技術特點如下：
（1）六柱結構
六柱全相大容量組合式過電壓保護器采用無中性點六柱結構，相間和相對地為獨立的完整的氧化鋅閥片單元組件，所有氧化鋅閥片單元獨立運行，各自完成其應當承受的限壓功能。
（2）無間隙結構設計
陡坡響應特性好，無截波，對保護設備無不良影響;
響應速度快，無放電時延，響應速度為納秒量級;
動作穩定，沒有了間隙的固有缺陷，不存在間隙放電電壓受內外環境影響的問題，耐污穢，并可廣泛應用于高海拔地區;
結構簡單、可靠，工藝性好，易于實現在線監測及預防性試驗，保證產品的運行可靠性;
（3）通流容量大
采用性能優異的高能氧化鋅電阻，通流容量大，使用范圍廣，可以使用在對保護器性能要求更高的場合。更適用于電力系統中易產生較長持續時間的過電壓、而被保護設備的絕緣又相對薄弱的場所中。
（4）過電壓保護值穩定
在各種電壓波形下放電值均相等，不受各種操作過電壓波形的影響，過電壓保護值準確，保護性能優良。

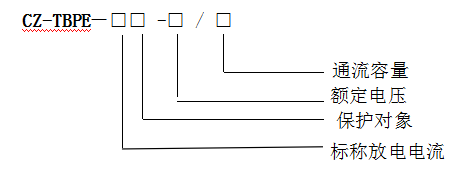

（1）標稱放電電流：kA。
（2）保護對象： D-電機型，B-電站型，R:并聯補償電容器型。
（3）持續運行電壓：允許施加在六相避雷器端子間的最大工頻電壓有效值（KV）。
（4）通流容量：2ms方波通流容量。
|
型號 |
保護對象 |
保護 對象 額定 電壓 （kV）
|
保護 裝置 額定 電壓 （kV） |
保護裝置持續運行 (kV) |
接線方式 |
直流參考電壓不小于 （kV） |
殘壓（峰值）kV不大于 |
殘壓（峰值）kV不大于 |
通流容量 |
||||||
|
陡坡 5kA |
雷電沖擊 5kA |
操作沖擊 500A |
陡坡 2.5kA |
雷電 沖擊 2.5kA |
操作 沖擊 100A |
2ms 方波 沖擊 電流 （A） |
大電流沖擊電流 （kA） |
||||||||
|
TBPE-2.5D-4/600 |
電動機型 |
3.15 |
4 |
3.2 |
相 |
7.0 |
— |
— |
— |
13.0 |
11.6 |
9.4 |
600 |
100 |
|
|
地 |
5.7 |
— |
— |
— |
600 |
100 |
|||||||||
|
TBPE-2.5D-8/600 |
6.3 |
8 |
6.3 |
相 |
14 |
— |
— |
— |
26.2 |
23.3 |
18.7 |
600 |
100 |
||
|
地 |
11.2 |
— |
— |
— |
600 |
100 |
|||||||||
|
TBPE-2.5D-13.5/600 |
10.5 |
13.5 |
10.5 |
相 |
23.2 |
— |
— |
— |
43.3 |
38.7 |
31.0 |
600 |
100 |
||
|
地 |
18.6 |
— |
— |
— |
600 |
100 |
|||||||||
|
TBPE-5D-4/600 |
發電機型 |
3.15 |
4 |
3.2 |
相 |
7.0 |
13.0 |
11.6 |
9.4 |
— |
— |
— |
600 |
100 |
|
|
地 |
5.7 |
— |
— |
— |
600 |
100 |
|||||||||
|
TBPE-5D-8/600 |
6.3 |
8 |
6.3 |
相 |
14 |
26.2 |
23.3 |
18.7 |
— |
— |
— |
600 |
100 |
||
|
地 |
11.2 |
— |
— |
— |
600 |
100 |
|||||||||
|
TBPE-5D-13.5/600 |
10.5 |
13.5 |
10.5 |
相 |
23.2 |
43.3 |
38.7 |
31.0 |
— |
— |
— |
600 |
100 |
||
|
地 |
18.6 |
— |
— |
— |
600 |
100 |
|||||||||
|
TBPE-5Z-5/600 |
電站型 |
3 |
5 |
4 |
相 |
7.5 |
15.5 |
13.5 |
11.5 |
— |
— |
— |
600 |
100 |
|
|
地 |
7.2 |
— |
— |
— |
600 |
100 |
|||||||||
|
TBPE-5Z-10/600 |
6 |
10 |
8 |
相 |
15 |
31.0 |
27.0 |
23.0 |
— |
— |
— |
600 |
100 |
||
|
地 |
14.4 |
— |
— |
— |
600 |
100 |
|||||||||
|
TBPE-5Z-17/600 |
10 |
17 |
13.6 |
相 |
25.0 |
51.8 |
45.0 |
38.3 |
— |
— |
— |
600 |
100 |
||
|
地 |
24.0 |
— |
— |
— |
600 |
100 |
|||||||||
|
TBPE-5Z-51/800 |
35 |
51 |
40.8 |
相 |
84.0 |
170.0 |
150.0 |
134.0 |
— |
— |
— |
800 |
100 |
||
|
地 |
73.0 |
— |
— |
— |
800 |
100 |
|||||||||
|
TBPE-5R-5/800 |
電容器型 |
3 |
5 |
4 |
相 |
7.5 |
15.5 |
13.5 |
11.5 |
— |
— |
— |
800 |
100 |
|
|
地 |
7.2 |
— |
— |
— |
800 |
100 |
|||||||||
|
TBPE-5R-10/800 |
6 |
10 |
8 |
相 |
15 |
31.0 |
27.0 |
23.0 |
— |
— |
— |
800 |
100 |
||
|
地 |
14.4 |
— |
— |
— |
800 |
100 |
|||||||||
|
TBPE-5R-17/800 |
10 |
17 |
13.6 |
相 |
25 |
51.8 |
45.0 |
38.3 |
— |
— |
— |
800 |
100 |
||
|
地 |
24 |
— |
— |
— |
800 |
100 |
|||||||||
|
TBPE-5R-51/800 |
35 |
51 |
40.8 |
相 |
84.0 |
170.0 |
150.0 |
134.0 |
— |
— |
— |
800 |
100 |
||
|
地 |
73.0 |
— |
— |
— |
800 |
100 |
|||||||||
10kV及以下電壓等級 35kV電壓等級
